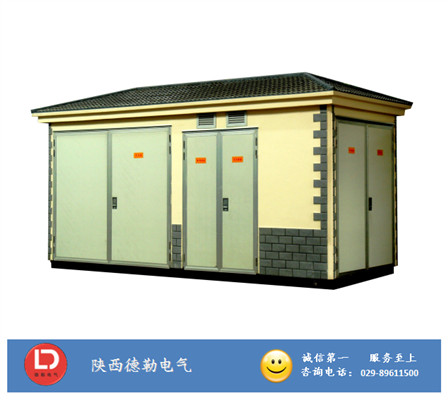

高壓/低壓預裝箱式變電站 在國際標準中也稱“高壓/低壓預裝式變電站”，在我國技術標準中簡稱“箱式變電站”。DL/T 537-2002《高壓/低壓預裝箱式變電站選用導則》的定義是：“預裝箱式變電站（簡稱箱式變電站）是由高壓開關設備、電力變壓器、低壓開關設備、電能計量設備、無功補償設備、輔助設備和聯結件等元件組成的成套設備，這些元件在工廠內被預先組裝在一個或幾個箱殼內，用來從高壓系統向低壓系統輸送電能。

它的優點是結構緊湊、占地面積小；其缺點是外殼對電力變壓器散熱有影響。為了避免變壓器溫升過高，對箱式變電站外殼內的變壓器規定允許承載的負荷系數。這個負荷系數數值大小與箱式變電站外殼的級別相關，而且與箱式變電站安裝地點一年四季的氣溫變化有關，不是一個固定不變的數值。

 散熱性能

按照箱式變電站外殼的散熱性能，根據最大額定容量變壓器在外殼內和外殼外的溫升之差，將外殼分為0、10、20和30四個額定外殼級別，分別對應于0K、10K、20K和30K的最大溫差限值。例如，1000KVA、12kw總損耗的油浸式變壓器裝在箱變內，箱變周圍年平均溫度為10℃，如果選用外殼級別為30的箱變，最大負荷系數允許值為0.77。

防護等級

箱式變電站外殼的防護等級應不低于IP23D，即應防止不小于∮12.5mm的異物或人體的手指進入，同時要防淋水受潮，并防止金屬線進入內部觸碰帶電部件。

箱式變電站內應裝設一條可與每個元件相連接的接地導體。接地導體上應設置有不少于2個與接地網相接的同質接地端子，其電氣接觸面積應不小于160m㎡。接地導體應使用銅導體，其面積選擇與短路電流的大小及持續時間有關，但最小不應小于30m㎡。例如，當額定短路持續時間為1S時，其電流密度應不超過200A/m㎡。

外殼材料及硬度

箱變式變電站外殼材料可以是金屬、非金屬或者兩者的組合，無論何種材料，都必須不可燃，而且均應能耐受一定的機械力的作用。如果是非金屬材料，則要求防止產生危險的靜電荷，并且應是耐老化的阻燃性材料。

外殼的機械強度應保證在起吊、運輸和安裝時不致變形和損傷。

 其他規格要求

箱式變電站的箱體的基礎應高出地基300-600mm。箱體內有的帶操作走廊，有的不帶操作走廊。帶操作走廊時，高壓開關柜前留不少于900mm寬的操作空間，低壓開關柜前應留有不少于600mm寬的操作空間。

箱式變電站的高壓室、低壓室和變壓器室應設自動開閉的充足的照明設施。所有的們應向外開，開啟角度應不大于90°，并設定位裝置。門的鉸鏈應采用內鉸鏈，門應有密封措施，并裝有把手和暗閂，并配有能防雨、防堵和防銹的暗鎖。

為防止箱式變電站內電氣設備運行溫度過高，應設置足夠的自然通風口，并裝設不少于兩只的容量相當的通風機，隨變壓器運行溫度的變化而自動投切。

箱式變電站安裝地點的傾斜度應不小于3°；箱體頂蓋的傾斜度則不應低于3°，并裝設防雨檐。為防止箱內元件發生凝露，箱體內應設驅潮裝置。

箱式變電站內部的電力變壓器、高壓開關柜、低壓開關柜三個部分的布置方式可分為“目”字形和“品”字形，在型號表示時可用YBM型和YBP型來區分。
